Vue d’ensemble Les assemblages par connecteur offrent automatiquement une sélection de connecteurs appropriés en fonction des dimensions des composants et de la situation de mise en œuvre. Les conditions techniques ainsi que les exigences du fabricant sont prises en compte. Appel des fonctions Les fonctions se trouvent dans les modules de construction indiqués ci-dessous depuis Read the full article…
Remarque : veuillez également consulter le billet de blog sur les fonctions générales d’assemblage par connecteur pour les sabots, étriers en âme et pied de poteau. Grâce à cette fonction, deux composants sont reliés au moyen d’un sabot ou étrier pour former un raccord en T (raccord d’une barre portée sur une barre porteuse, également Read the full article…
Bien que le transfert machine convertisse automatiquement les traitements CAO en de nombreuses variantes d’entrée sur la machine appropriée, vous devez être conscient que la modélisation du traitement dans le programme a une grande influence sur le résultat disponible sur votre machine. L’exemple de l’enlèvement a déjà été traité dans un autre message du blog. C’est au tour de la coupe en V d’être examinée plus en détail :
Les hachures, couleurs de remplissages et cotations automatiques dans le module Dimur – Conception de murs offrent une vue d’ensemble attrayante mais qui offrent des avantages supplémentaires.
Mais comment afficher ces mêmes informations avec la même apparence dans les autres modules ?
Généralités Les sablières de pente peuvent être créées depuis le module Charpente – Construction de toit avec la fonction 5 Eléments de charpente – 3 Pannes – 4 Sablière de pente. Il est possible de créer des pannes à dévers, pannes aplomb avec ou sans délardement. Le type de barre est choisi dans le champ Read the full article…
Que l’on taille manuellement ou à l’aide d’une machine à commande numérique, des erreurs peuvent apparaître au moment du levage si le modèle 3D n’a pas été vérifié: Sur le chantier, il est préférable de ne pas avoir à reprendre une entaille ou une coupe qui aurait été oubliée lors de la taille. Le contrôle collision présent dans le module Dicam permet d’identifier d’éventuelles erreurs et de les corriger. Mais comment l’utiliser correctement ?
Parmi les Eléments Combinés Paramétriques proposés par défaut, certains permettent de réaliser rapidement différents poteaux métalliques avec platines personnalisables en pied et en tête. Vous pouvez ensuite produire automatiquement les plans de fabrication nécessaires.
Règles de différenciation automatique entre les zones intérieures et les zones de débord

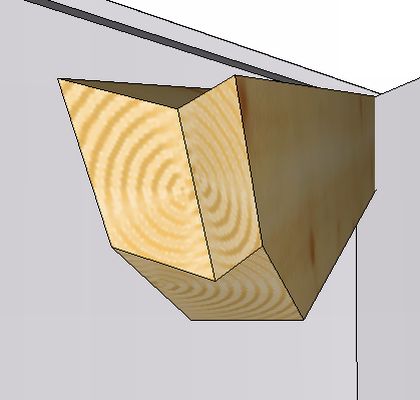

Un usinage en pied d’arêtier ou de noue doit être saisi avec deux coupes. Cependant, le deuxième angle ne doit pas être orienté vers les surfaces de toit respectives (aucun délardement ou rencreusement ne doit être créé sur la 2ème coupe) mais doit créer une coupe droite. À cette fin, il convient de choisir « 2 Read the full article…
